埋刮板輸送機

多點加料、多點卸料殼體封閉、無粉塵污染防毒、防爆、耐高溫

售價：12000~46000元依據型號規格、鏈條選擇情況有所差異

水平/傾斜/垂直輸送粉塵\顆粒及小塊等散狀物料輸送量：80~240立方/時輸送距離：40~90米

選擇材質碳鋼不銹鋼

立即訂購全國統一熱線：
0373—268 2333

產品介紹

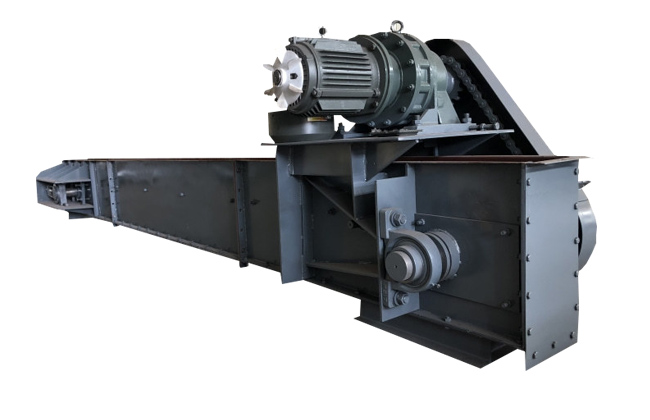

水平型埋刮板輸送機試機

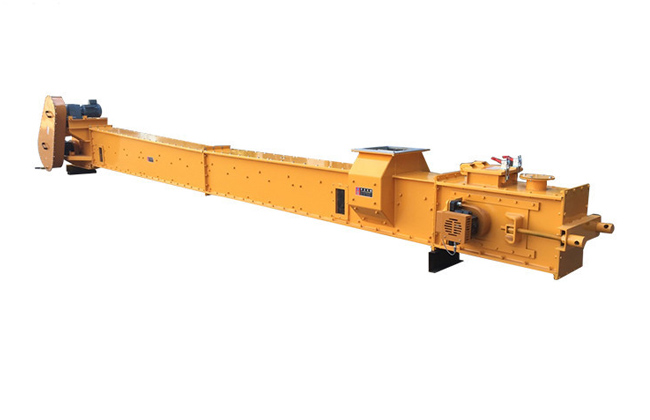

輸送煤炭

埋刮板輸送機是利用在封閉的矩形斷面殼體呢借助運動著的刮板鏈條來輸送物料的，由于在輸送物料時，刮板鏈條全部都埋在物料中，故稱之為埋刮板輸送機。輸送機密閉性能好，物料在封閉的機槽內輸送，不拋撒，不泄露，能防塵、防水、防毒、防爆，大大改善了工作環境，防止污染。

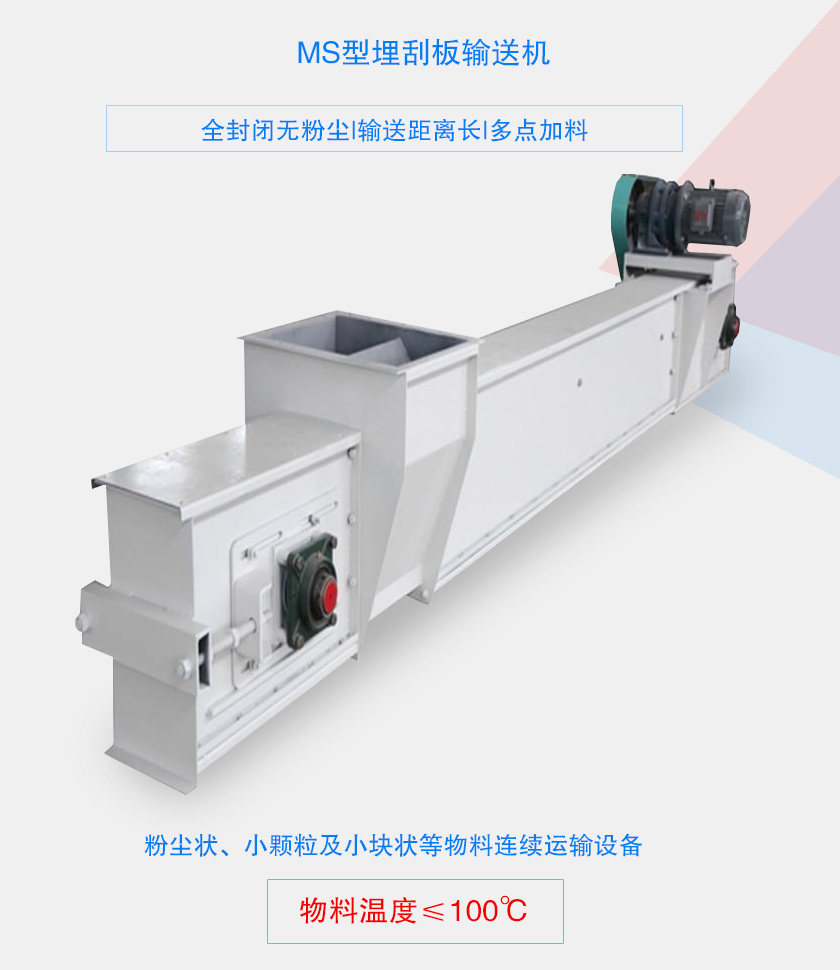

全封閉無粉塵，輸送距離長，多點加料

埋刮板輸送機安裝角度：向上運輸傾角不得超過25°，向下輸送不超過20°。

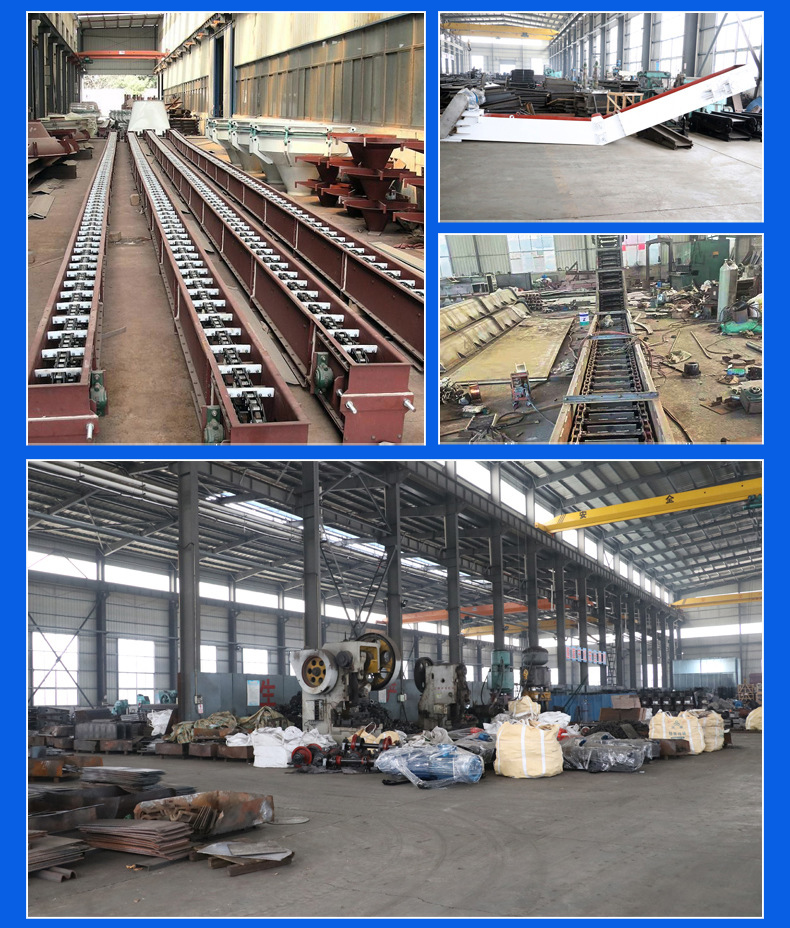

埋刮板輸送機圖片

產品分類

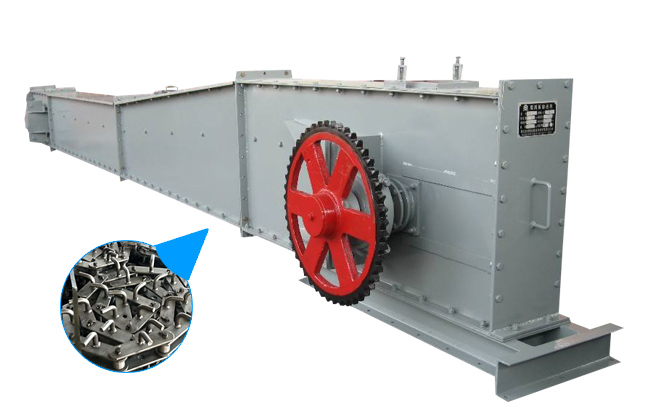

1.FU型埋刮板輸送機（簡稱"鏈運機"），傾角0°≤a≤15°，輸送能力可達6m3/h-500m3/h

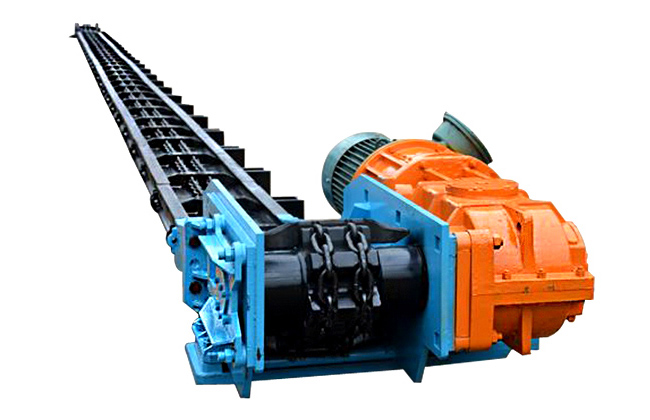

2.MS型埋刮板輸送機可水平或小傾斜布置，傾角 0°≤a≤15°，單臺設備長度不得大于 80m

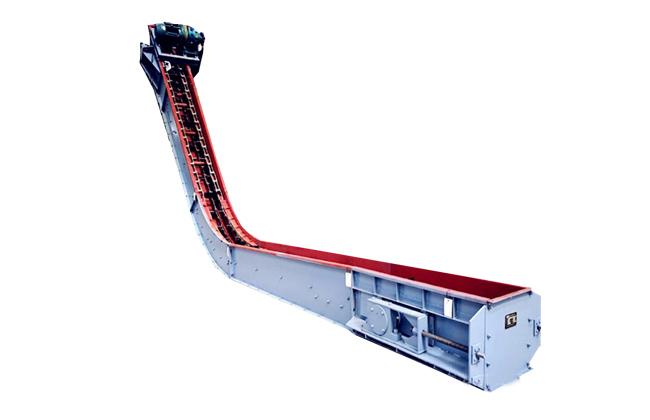

3.MC型埋刮板輸送機可以垂直或大傾斜布置，傾角 45o≤a≤90o。單臺設備的輸送高度不大于 30m

4.MZ型埋刮板輸送機只可以垂直——水平布置，單臺設備輸送高度≤ 20m；上水平部分總長度≤ 30m

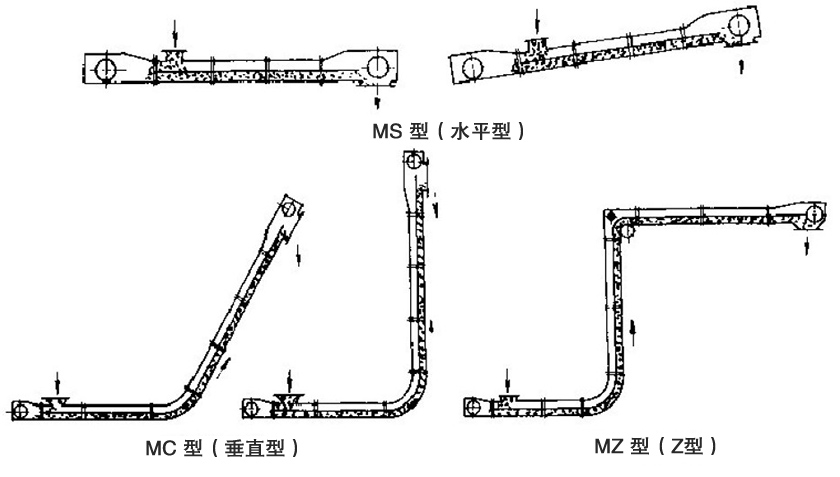

埋刮板輸送機布置形式

埋刮板輸送機圖片

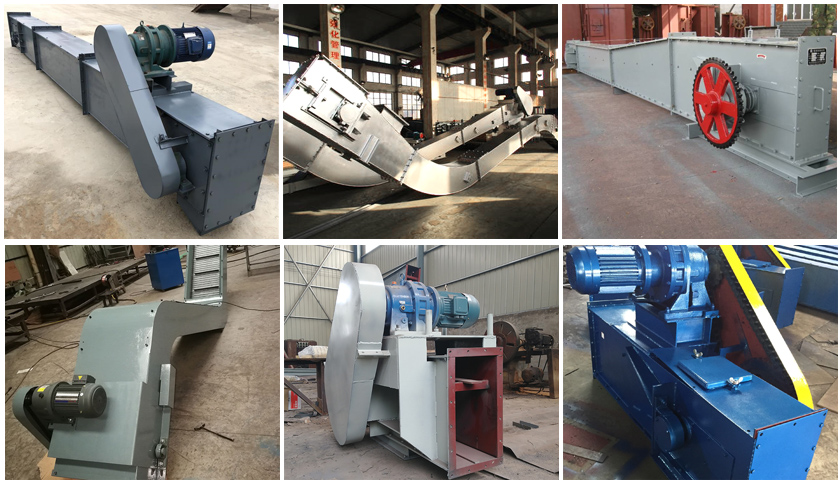

產品圖片

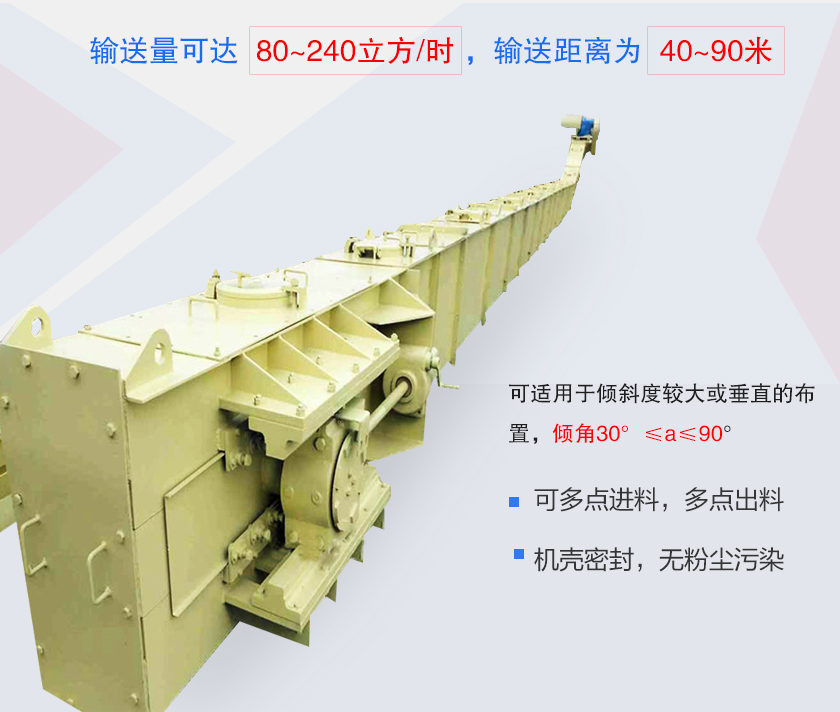

突出優勢

具有密封性好、能多點加料、卸料、工藝布置靈活、使用壽命長等特點

1、不但能水平輸送也能傾斜和垂直輸送，傾角30度≤a≤90度。

2、串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。

3、采用礦用圓環鏈拖動刮板，并選用凹齒型鏈輪驅動，鏈條使用壽命長。

4、進料方式采用兩側大尺寸通過分流進入，使回程鏈條及刮板與進料隔離，并以不變的大尺寸料層厚度向前輸送，使鏈條及刮板回帶物料的現象不再發生。

5、鏈條能自動張緊，可保證鏈條在長時間內始終處于適度張緊狀態下運行，省去人工必須及時而頻繁的緊張操作。

6、由于殼體封閉，在輸送物料時可以顯著改善工作條件，防止環境污染。

埋刮板輸送機的結構

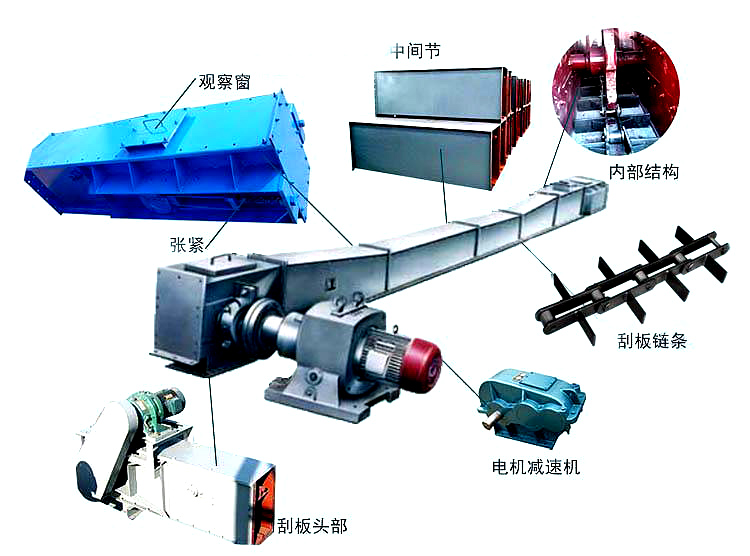

埋刮板輸送機是由刮板鏈條、頭尾鏈輪、機槽、進料口、卸料口、驅動裝置和張緊裝置等組成。

埋刮板輸送機結構圖

工作原理

水平型

垂直型

水平埋刮板輸送機工作原理：當牽引構件及刮板穿過裝入表面光滑的料槽內的物料時，物料受到刮板在運動方向的推力，當料層之間的內摩擦力大于物料與槽壁間的外摩擦力時，散料就形成連續的整體料流并隨著刮板向前移動而實現輸送。

垂直型埋刮板輸送機工作原理：依靠物料的起拱特性。封閉機槽內的物料除受到刮板在運動方向的推力外，還受到下部連續供料阻止上部物料下陷的阻力，從而產生橫向側壓力，增大了物料的內摩擦力，當物料之間的內摩擦力大于物料和槽壁間的外摩擦力及物料自重時，散料就形成連續的整體料流并隨著刮板向上移動而實現輸送。

埋刮板輸送機型號

MS、GSS型水平刮板機技術參數參考表
型號		12	16	18	20	25	30	32	35	40	50	60	63
機槽寬度		120	160	180	200	250	300	320	350	400	500	600	630
刮板鏈條	節距	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	線速度m/s	0.133 - 0.183	0.133 - 0.166	0.167 - 0.192	0.183 - 0.2	0.183 - 0.245	0.266-0.3					0.275-0.35
輸送量(m3/h)		6.912 - 9.504	15.36 - 19.87	19.44 - 22.35	13.76 - 25.92	33 - 44.1	71.82 - 81	76.61 - 86.4	100.5 - 113.4	126.4 - 142.65	172.36 - 194.65	213.84 - 272.16	249.48 - 317.52
輸送距離		10-50
電機(kw)		2.2-22

MC、MZ、GSZ.GSL型埋刮板輸送機技術參數 參考表
型號		12	16	18	20	25	30	32	35	40	50	60	63
機槽寬度		120	160	180	200	250	300	320	350	400	500	600	630
刮板鏈條	節距	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	線速度m/s	0.1 - 0.183	0.133-0.183			0.283 - 0.25	0.21-0.26		0.26-0.306			0.25-0.35
輸送量(m3/h)		3.89 - 5.17	9.22 - 12.67	10.37 - 14.25	12.48 - 17.16	33 - 36	36.29 - 44.39	38.7 - 47.92	56.7 - 69.4	64.8 - 79.3	90 - 110.16	118.8 - 166.32	124.74 - 174.64
輸送距離		垂直20 水平25
電機(kw)		2.2-22

主要構件

主要由傳動裝置，鏈條、溜槽、液壓推移裝置、緊鏈裝置等結構組成。

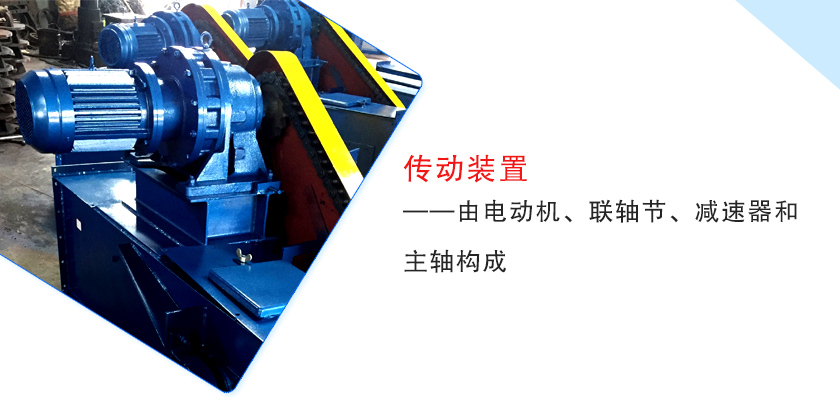

1、傳動裝置：由電動機、聯軸節、減速器和主軸構成。電動機是輸送機的動力源，聯軸節是電動機和減速器或減速器和機頭主軸間的鏈接裝置，減速器是降低速度增大傳遞力矩的，主軸是傳動裝置的主要部件，接受電動機方向傳來的動力，帶動牽引鏈運動。

傳動裝置

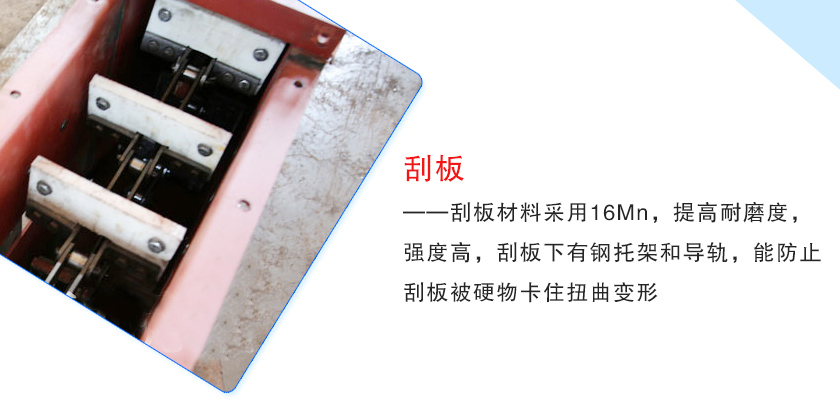

2、刮板鏈：刮板鏈?zhǔn)锹窆伟遢斔蜋C(jī)的牽引機構，是由圓環鏈和刮板組成，牽引機構和貨載推移機構。刮板材料采用16Mn,提高耐磨度，強度高。刮板下有鋼托架和導軌，能防止被硬物卡住扭曲變形；減少了機槽與刮板的磨擦，壽命1年以上。

刮板裝置

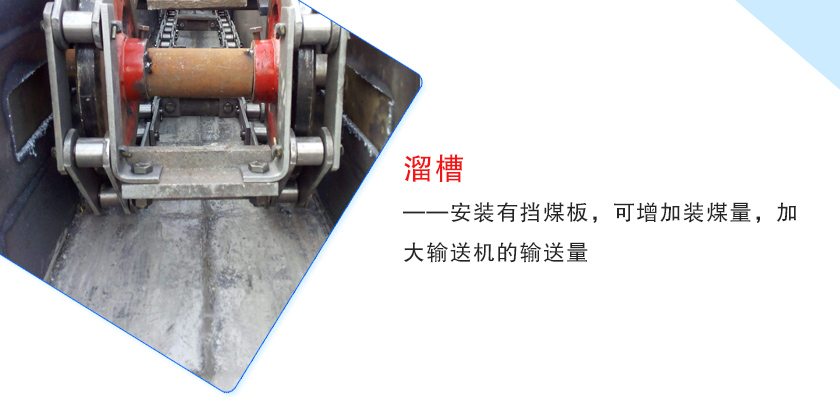

3、溜槽：是刮板輸送機牽引鏈和貨載的導向機構及支撐機構，一般在該部件上都安裝有擋煤板，主要是增加裝煤量，加大輸送機的運輸能力，有些擋煤板敷設電纜、油管、水管及采煤機導向管。

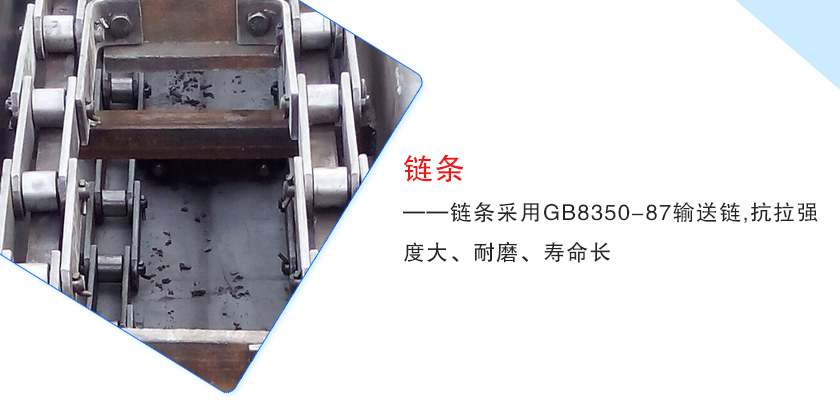

埋刮板輸送機鏈條

4、液壓推移裝置：推移刮板輸送機隨著工作面的行進而遷移，綜采工作面由于液壓支架有移動千斤頂，無需再安設液壓推移裝置，只要與液壓千斤頂?shù)耐埔瓶蚣茼?xiàng)鏈即可。

溜槽裝置

5、緊鏈裝置：常用的閘帶式緊鏈裝置由安裝在減速器第二軸輸出端的制動輪、咋帶、拉桿、彈簧、偏心輪和手把等部件組成。

埋刮板輸送機選型原則

1、物料性質：埋刮板輸送機輸送物料影響其規格型號的選擇，對于輸送不同含水量、物料密度、溫度的物料，選擇的埋刮板輸送機類型有所不同，舉例來說，刮板輸送機可以輸送120℃物料，輸送高溫性物料可采用耐高溫型埋刮板輸送機（熱料型埋刮板輸送機），可以輸送100~450℃物料。

2、輸送量：根據輸送量的大小選擇合適型號的設備，輸送量大的用戶，可以選擇大型號的埋刮板輸送機，而且設備尺寸、電機功率等設計也是不同的，在選型時要注意這一點，避免因型號選擇過大或過小而造成不必要的浪費會損失。

3、輸送距離：可以輸送40~90米，可以按照不同的輸送距離和安裝要求采用不同的結構設計，埋刮板輸送機既可以固定式輸送，也可以組合式輸送，也可通過改變中間段的數量來滿足不同輸送距離要求。

4、安裝角度：可以水平、傾斜或垂直輸送粉狀、顆粒狀及小塊狀等散狀物料，對于輸送不同角度的輸送對于埋刮板輸送機選購非常重要，水平型埋刮板輸送機可水平或小傾角布置，傾角在0℃≤α≤25℃，單臺輸送長度不得大于80m，垂直型可垂直或大傾角布置，傾角在30℃≤α≤90℃，單臺設備的輸送高度不得大于30m。
